土暖气的安装方法

• 01

  土暖气自然循环安装法
  土暖气安装的管道要有一定的坡度，暖气片和锅炉之间要有一定的高差，一般是在0.5米以上，管道的直径一般在DN-25和DN--40两种，最远端一般不应超过15米.优点：可以完全的靠土暖气自然循环的方法达到取暖的效果。缺点：上下温差较大，暖气片的高度安装不能太低，不美观。


• 02

  土暖气增加暖气循环泵法
  这种方法是在土暖气自然循环的安装基础上，在上水管道的出水口处加装暖气循环泵，以达到了良好的循环效果，在经常停电的地区也可安全的使用。


• 03

  土暖气全自动泵循环安装方法
  土暖气全自动泵循环安装方法是把暖气片换成地热管道。优点：暖气片可以完全的放在地面.没有必要和暖气炉之间存在一定的高差，也可以做到良好的暖气循环效果，安装方便快捷.取暖效果显著，美观。缺点：完全靠循环泵，在经常停电的地区是无法使用。



暗装暖气片的步骤

• 01

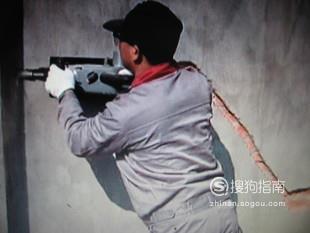

  对地面或者墙壁进行开槽。为了埋藏暴露在外的管线，施工队伍须在墙壁和地面上开槽，槽的深度或者宽度，需要专门的安装人员，集合实际进行处理。


• 02

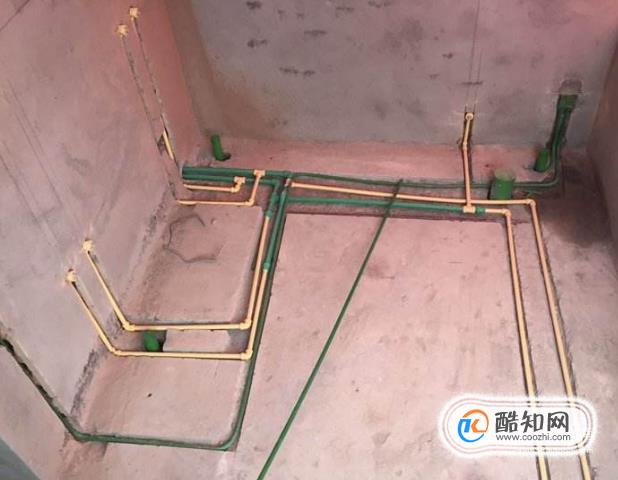

  铺设管路并护卡槽。根据前期散热片定位的位置开槽铺设支管，根据客户需求可在支管铺设钢槽对管道进行保护，系统封闭注水打压。


• 03

  安装集分水器。分、集水器是由分水器和集水器组合而成的水流量分配和汇集装置。分水器安装要保持水平，安装完毕后要擦拭干净。


• 04

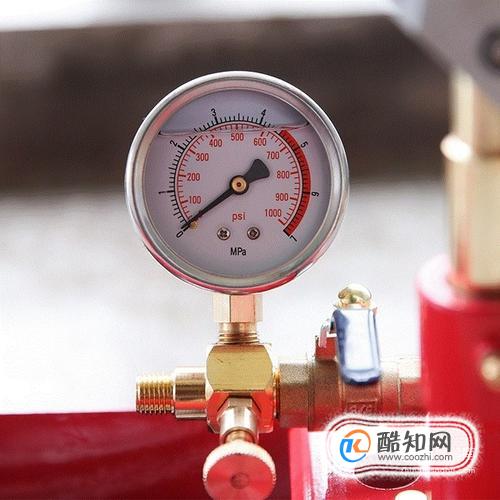

  对暖气片系统进行压力试验。这是暖气片安装步骤中非常重要的一步，具体操作为：关闭主管连接阀门，开启散热器进水阀用试压设备来测试，实验压力应为正常使用压力的1.5倍，且不小于整个小区管网的实验压力，3-5分钟无渗漏为合格。


• 05

  按照装修进度进行。散热片施工与水电施工同步进行，以免影响施工进度。


• 06

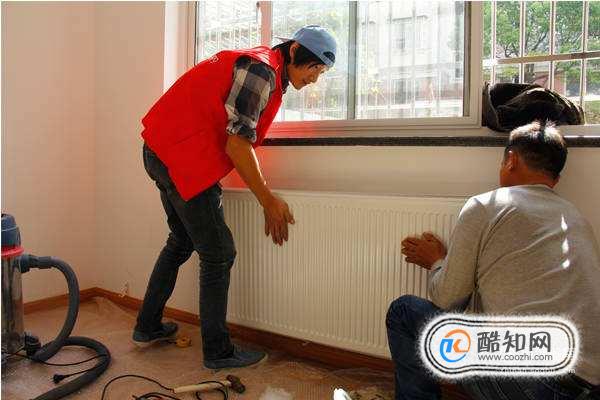

  安装暖气片。将暖气片平稳放置，将阀门连接件与进出水口阀门连接在一起，使用水平尺测量暖气片是否平直，管路安装是否符合要求，然后使用管钳加固拧紧连接件。


• 07

  安装挂壁炉。壁挂炉与煤气表、煤气灶的水平距离应大于300㎜，壁挂炉上方不得有电力明线与电器设备，壁挂炉与电器设备的净距离应大于300㎜，壁挂炉附近不得摆放易爆物品及其他挥发性危险品。安装时将烟道向下倾斜2°或3°，以防冷凝水等进入壁挂炉内部。


• 08

  对暖气片整个系统进行检查验收。通常在更换施工时，工人会在管道上预留阀门，装好后应该进行冲压试验，证明没有跑，冒、滴、漏的地方才可完成验收。


• 09

  暖气片系统安装完成。整个暖气片安装步骤全部完成。



明装暖气片步骤

• 01

  实地测量，方案设计。测量房屋面积、选定安装位置、勘察水质等，设计出安装方案。


• 02

  铺设管路。直接按照设计方案中预定的方式铺设好管路。将铺设好的管道一一连接、焊接，布管线路一般在吊顶、踢脚线等隐蔽位置，安装与墙面颜色相近的扣板，管道铺设尽量不要影响到室内装修，合理设计不要占用太多的空间。


• 03

  打压测试。测试管路的承压情况，保证整个采暖系统不会在使用中漏水、崩裂。


• 04

  暖气片安装。暖气片和壁挂炉的安装在用户家的墙壁粉刷好后，或者壁纸贴完后再进行安装，防止墙壁粉刷中对暖气造成损坏。


• 05

  安装壁挂炉。位置要确定好。


• 06

  打压检测。测试暖气对于水流的承压力，装好后需要进行打压试验，防止在使用中出现跑、冒、滴、漏等问题，对暖气片整个系统进行检查验收。


• 07

  暖气系统安装完成。对整个采暖系统进行检查。
